  Семейство ФД
ФД
Мощнейший паровоз нового поколения, отвечающий возможностям развивающихся дорог Советского Союза. Спроектирован в кратчайшие сроки с обширным использованием американского опыта. В 30-х годах эти паровозы стали основными на всех главных магистралях.

годы выпуска 1931 - 1942
построено 3213
списание: с 1958
расшифровка обозначения: Феликс Дзержинский
прозвища: Федя, Федюк

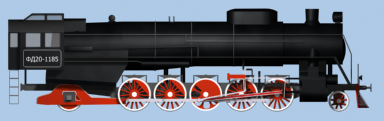

На рисунке: ФД20
 ТБ ИС
Состав семейства
ФД20 Паровозы с мелкотрубными пароперегревателями.
изготовитель - Луганский/Ворошиловградский паровозостроительный завод
годы выпуска 1931 - 1940
построено 2925
вес 137 т, сцепной 103-104 т
нагрузка на ось 20.1 т
скорость 65; 85 км/ч
мощность 3000 л.с.
ФДК20 Опытные паровозы с конденсацией пара. Получились очень тяжёлыми и малоэффективными. Поэтому остальные 8 запланированных ФДК не построили, а опытные переделали в обычные ФД20.
изготовитель - Ворошиловградский паровозостроительный завод
год выпуска 1939
построено 2
вес 145 т, сцепной 110 т
ФД21 Паровозы с широкотрубными пароперегревателями.
изготовители - Ворошиловградский, Улан-Удэнский заводы
годы выпуска 1940 - 1942
построено 286
вес 135 т, сцепной 103.5 т
 ТБ ИС
Модернизация
ФДР Чтобы использовать эвакуированные на восток паровозы ФД20 на линиях с лёгким верхним строением пути, у них заменяли одноосную поддерживающую тележку на двухосную. Это ухудшило их тяговые характеристики, и после войны эти паровозы снова переделали в ФД20.
изготовитель - Улан-Удэнский паровозоремонтный завод
годы изготовления 1943 - 1944
изготовлено 85
нагрузка на ось 18 т
ФД21М Опытный паровоз с котлом системы академика С.П.Сыромятникова, переделанный из ФД21-3128. Индекс ставился после номера, а не после серии. Давал значительную экономию топлива, но появился слишком поздно - работы были прекращены в связи прекращением производства паровозов.
изготовитель - Ворошиловградский паровозостроительный завод
год изготовления 1952
изготовлен 1
списание: 1957
вес 142 т, сцепной 107.5 т
ФДН Паровозы, переделанные на нефтяное отопление.
 ТБ ИС
Нумерация
ФД20  1 - 1545, 1547 - 2474, 2484 - 2883, 2885 - 2936
ФДК20  1546, 2475
ФД21  2884, 2937 - 3220, 3222
ФД21М  3128
 ТБ ИС
Приложения
Фотографии
